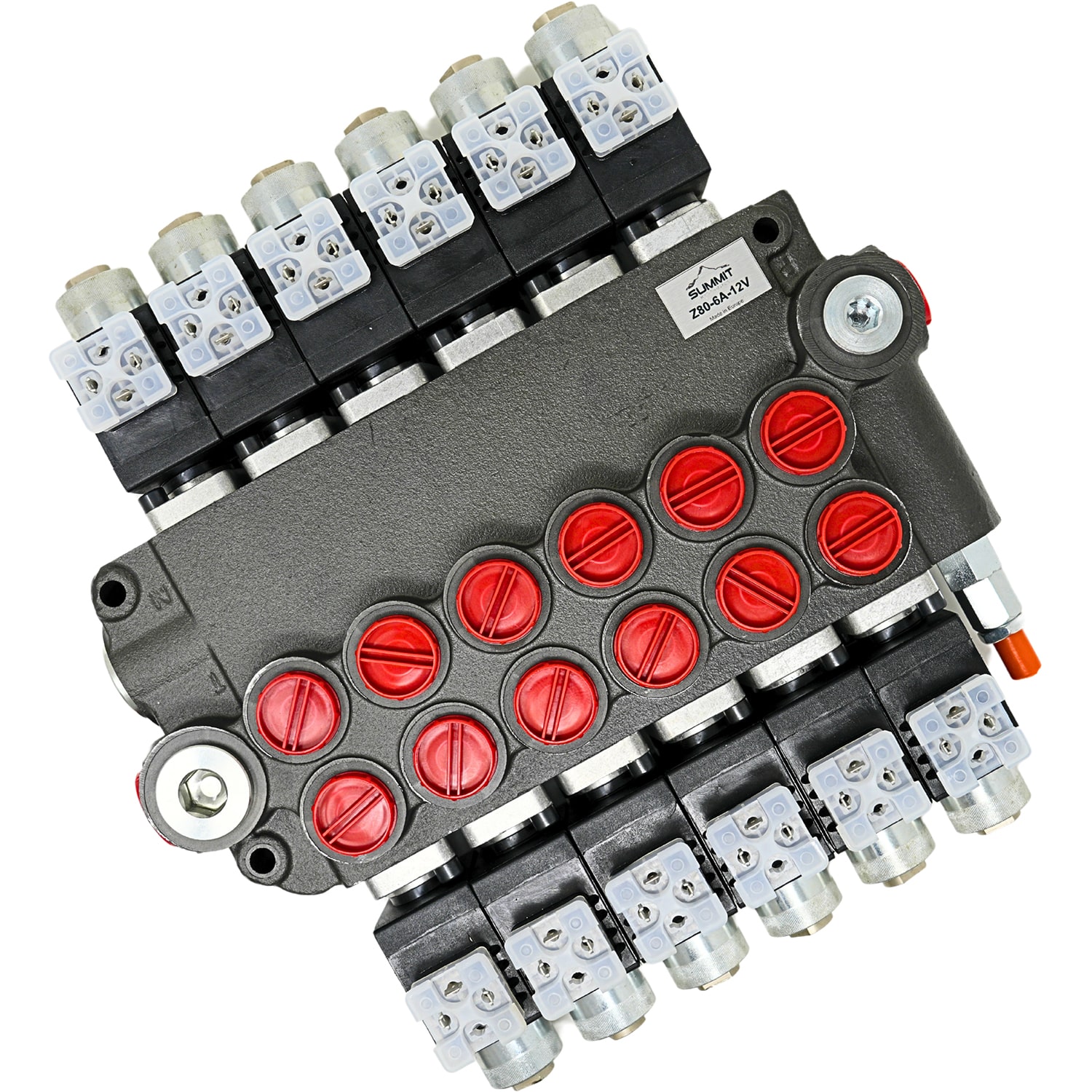

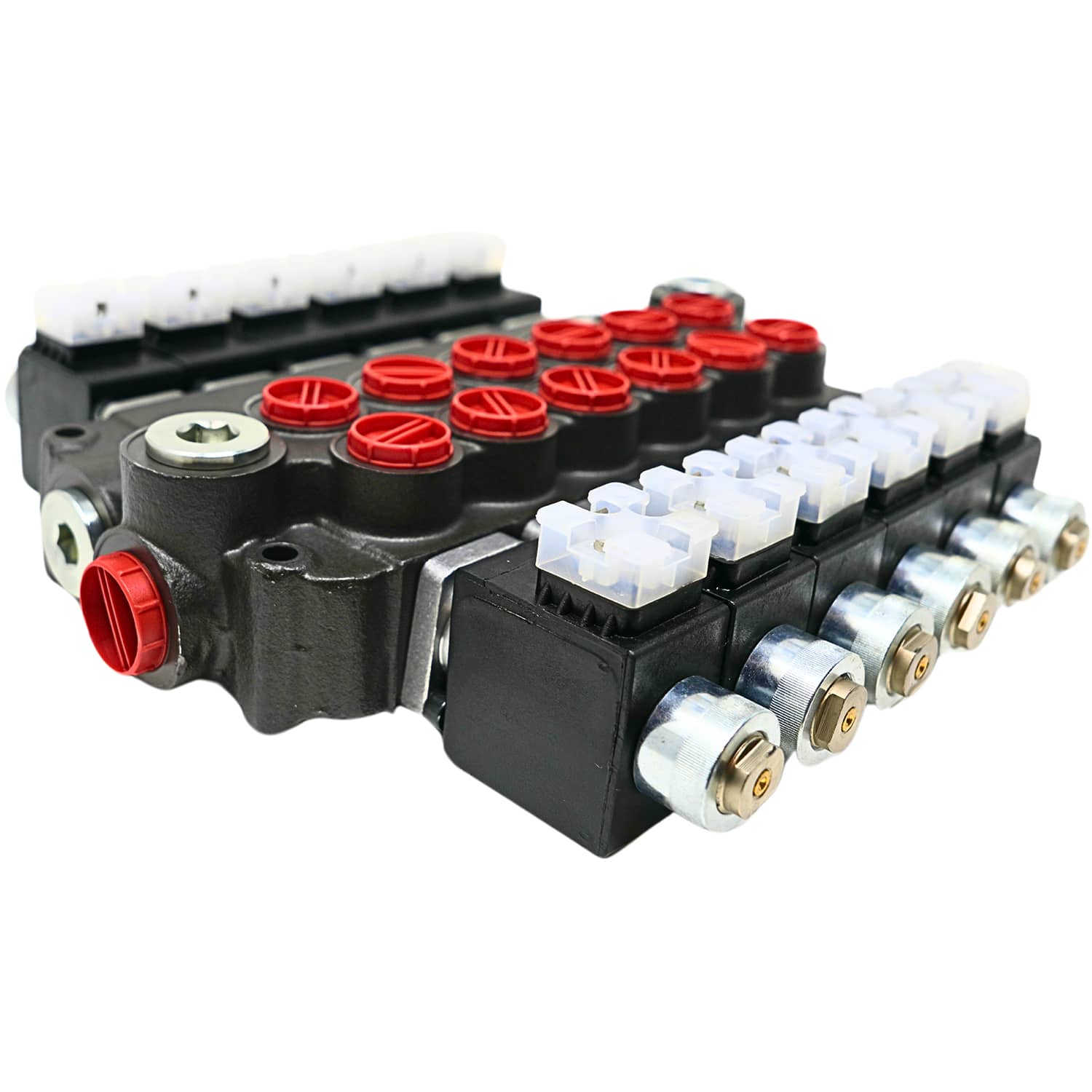

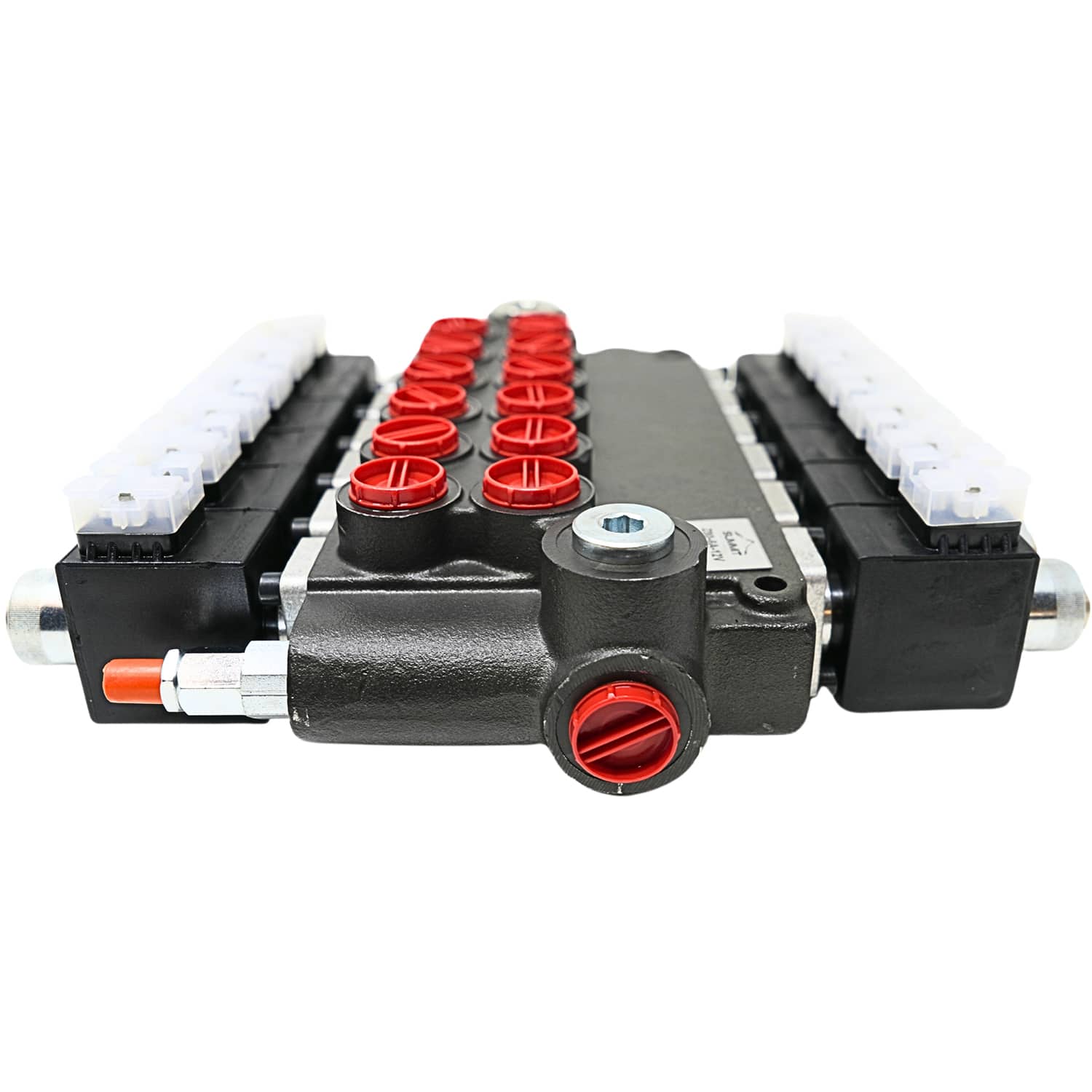

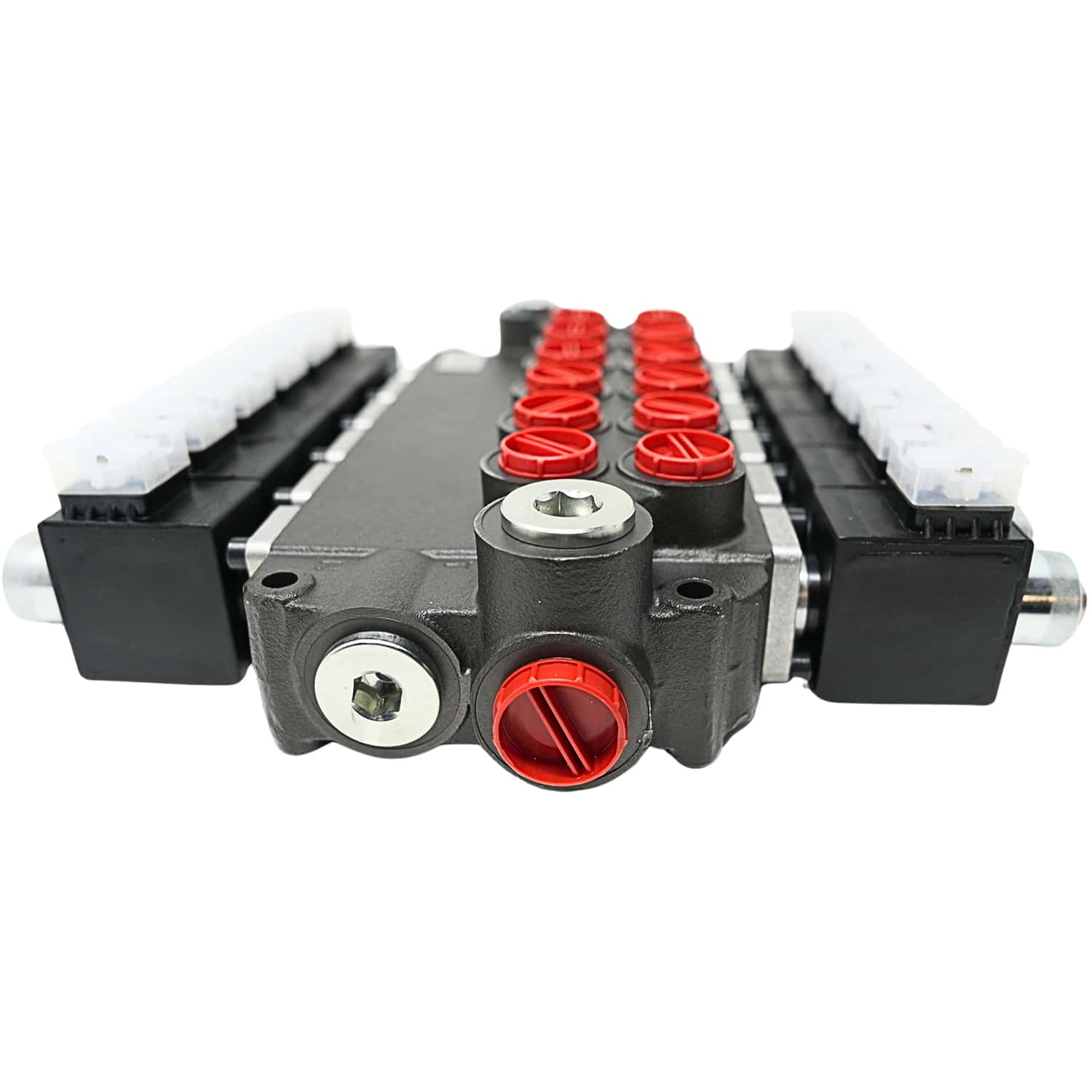

Válvula de control solenoide monobloque hidráulica, 6 carretes, 21 GPM, 12 V CC
Las válvulas monobloque hidráulicas son un tipo de válvula de control hidráulico. Estas válvulas inician y detienen el flujo de fluido hacia cilindros o motores hidráulicos. El número de cilindros o motores que una válvula de control puede operar depende del número de carretes de la válvula. El caudal indicado corresponde al máximo permitido en GPM (galones por minuto) que puede pasar por una válvula. Un ejemplo común de válvula de control hidráulica es la válvula de carga de un tractor. Nuestras válvulas monobloque tienen la capacidad Power Beyond (se requiere manguito adaptador Power Beyond, SKU: P80G-PB), así como la capacidad de funcionar como válvula de centro cerrado (se requiere tapón de centro cerrado, SKU: P80G-CC).
Usos comunes:
Operación de cilindros hidráulicos (de doble o simple efecto): Garras (cilindros de inclinación/elevación), Cuchilla de caja (ajuste de altura)
Instalación de controles remotos traseros en un tractor
Operación de cabrestantes (carrete "A")
Elevación/descenso de la plataforma de un camión volquete (carrete "A")
Operación de cilindros para quitanieves (carretes "A")
Carrete A (controla cilindros de doble efecto)
Todos los carretes son de doble efecto con retorno por resorte a la posición neutra. El carrete A controla los cilindros de doble efecto.
Los puertos A y B están cerrados al tanque en posición neutra.
Informacion Adicional
Beneficios:
Carretes rectificados con precisión y cromados duros que garantizan una larga vida útil
Construcción monobloque de hierro fundido de alta resistencia a la tracción
Puertos con junta tórica SAE que garantizan un sellado sólido y evitan obstrucciones
Utilizado para sistemas de centro abierto (flujo de bomba a tanque)
Compatible con centro cerrado o Power Beyond (requiere conector de conversión)
Rango de válvula de alivio ajustable: 1500 a 3625 PSI
Anulación manual
Características:
Solenoides de 12 V CC
Conectores DIN 43650 de 3 clavijas
Presión máxima de operación: P = 3625 PSI, T = 725 PSI, A y B = 4350 PSI
Presión de alivio preajustada: 2610 PSI
Caudal nominal: 21 GPM (80 l/min)
Puertos de trabajo A y B: Rosca con junta tórica SAE n.° 10 (7/8”-14)
Puerto de entrada: Rosca con junta tórica SAE n.° 10 Rosca (7/8”-14)
Puerto de salida: Rosca SAE n.° 12 con junta tórica (1-1/16”-12)
Puerto N: Rosca G n.° 12 (3/4 – 14) (rosca de tubería británica paralela)
Especificaciones del solenoide:
Tolerancia de voltaje nominal ±10 %
Potencia nominal: 37 vatios
Amperaje: 3,08
Ciclo de trabajo del 100 %
